 PERTEMUAN 3

JURNAL PRAKTIKUM

MATAKULIAH MANAJEMEN JARINGAN



Program Studi	: Teknik Infomatika	Tanggal Laporan	:
Semester	: 7 (Tujuh)	Tanggal Asistensi	:
Modul Praktikum Ke-	: 3 (Tiga)	Nama & Paraf   Asistem Lab/Komting	:



1.       LANDASAN TEORI

Basic Configuration Cisco Router with Packet Tracer With CLI Router berfungsi sebagai penghubung 2 jaringan atau lebih untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan swite. Switch merupakan penghubung beberapa alat untuk membentuk suatu (LAN). Sebagai ilustrasi perbedaan fungsi dari router dan switch, switch merupakan suatu jalan, sedangkan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat ip sendiri pada sebuah LAN.



2.       MATERI PERCOBAAN/PRAKTIKUM

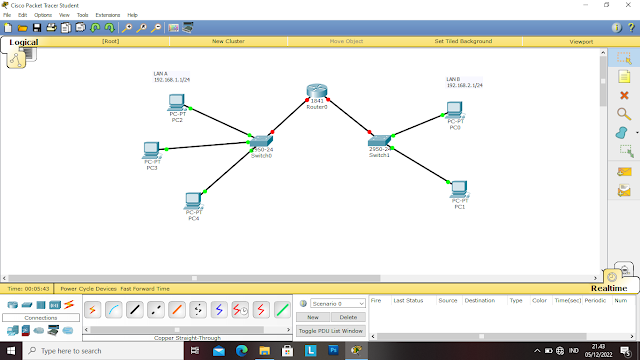

Source Code/Konfigurasi System; 1 Router 2 Switch 5 PC Cara Penyelesaian : Assign ip router dengan CLI Router>en Router#conf t Router(config)#int fa0/0 Router(config-if)#ip add 192.168.1.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#ex Router(config)#int fa0/1 Router(config-if)#ip add 192.168.2.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#ex   Assign ip di lan a Router(config)#service dhcp Router(config)#ip dhcp pool lan a Router(router-config)#network 192.168.1.0 255.255.255.0 Router(router-config)#default-router 192.168.1.1 Router(router-config)#ex   Assign ip di lan b Router(config)#ip dhcp pool lan a Router(router-config)#network 192.168.2.0 255.255.255.0 Router(router-config)#default-router 192.168.2.1 Router(router-config)#ex lalu uji konektivitasnya



3.       IDENTIFIKASI MASALAH & PENYELESAIAN

Pesan Kesalahan (Eror)	Penyelesaian Masalah	Keterangan
1.       …………………………….. 2.       …………………………….. 3.       …………………………….. 4.       dst	1.       …………………………….. 2.       …………………………….. 3.       …………………………….. 4.       dst	1.       …………………………….. 2.       …………………………….. 3.       …………………………….. 4.       dst



4.       HASIL PERCOBAAN/PRAKTIKUM

5.       KESIMPULAN

Konfigurasi jaringan adalah kegiatan yang berhubungan dengan membangun dan mempertahankan jaringan data.



                           Dosen Pengampu Matakuliah                                                                Praktikan





                             Rahmadani, S.Kom, M.Kom                                                 ____________________
