 PERTEMUAN 6

JURNAL PRAKTIKUM

MATAKULIAH MANAJEMEN JARINGAN



Program Studi

: Teknik Informatika

Tanggal Laporan

:

Semester

7 (Tujuh)

Tanggal Asistensi

:

Modul Praktikum Ke-

6 (Enam)

Nama & Paraf



Asistem Lab/Komting

:



1.       LANDASAN TEORI

Routing dynamic


Pengertian Routing Dinamis


Routing dinamis adalah routing yang dilakukan oleh router dengan cara membuat jalur komunikasi data secara otomatis sesuai dengan pengaturan yang dibuat.


Keuntungan routing dinamis


- Hanya mengenalkan alamat yang terhubung langsung dengan routernya (jaringan yang berada di bawah kendali router tersebut).

- Tidak perlu mengetahui semua alamat network yang ada.

- Jika terdapat penambahan suatu network baru, maka semua router tidak perlu mengkonfigurasi. Hanya router-router yang berkaitan yang akan mengkonfigurasi ulang.


Kekurangan Routing dinamis


- Beban kerja router menjadi lebih berat karena selalu memperbarui IP table pada setiap waktu tertentu.

- Kecepatan pengenalan dan kelengkapan IP table memakan waktu lama karena router akan melakukan broadcast ke semua router sampai ada IP table yang cocok. Setelah konfigurasi selesai, router harus menunggu beberapa saat agar setiap router mendapat semua alamat IP yang tersedia.


Macam - macam routing dinamis


RIP (Routing Information Protocol)


RIP merupakan protokol yang memberikan routing table berdasarkan router yang terhubung langsung.


RIP terbagi menjadi dua bagian, yaitu:


RIPv1 (RIP versi 1)

- Hanya mendukung routing class-full

Tidak ada info subnet yang dimasukkan dalam data perbaikan routing

- Tidak mendukung VLSM (Variabel Length Subnet Mask)

- Adanya fitur perbaikan routing broadcast


RIPv2 (RIP versi 2)

- mendukung routing class-full dan class-less

- info subnet dimasukkan dalam data -perbaikan routing

- mendukung VLSM (Variabel Length Subnet Mask)

- perbaikan routing multicast


- IGRP (Internal Gateway Routing Protocol)


- OSPF (Open Shortest Path First)


- BGP (Border Gateway Protocol)




2.       MATERI PERCOBAAN/PRAKTIKUM

Source Code/Konfigurasi System;

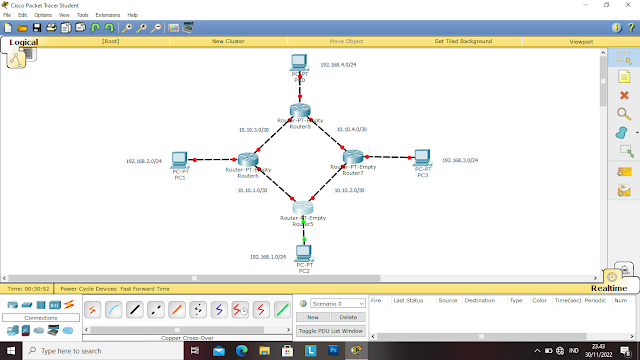

Note:

4 Router

4 PC

Kabel Cross



Cara Penyelasaian :

R1

Assign ip

Fa0/0 : 192.168.1.1           subnet mask : 255.255.255.0

Fa1/0 : 10.10.2.1               subnet mask : 255.255.255.252

Fa2/0 : 10.10.1.1               subnet mask : 255.255.255.252



R2

Fa0/0 : 192.168.2.1           subnet mask : 255.255.255.0

Fa1/0 : 10.10.3.1               subnet mask : 255.255.255.252

Fa2/0 : 10.10.1.2               subnet mask : 255.255.255.252



R3

Fa0/0 : 192.168.3.1           subnet mask : 255.255.255.0

Fa1/0 : 10.10.2.2               subnet mask : 255.255.255.252

Fa2/0 : 10.10.4.1               subnet mask : 255.255.255.252



R4

Fa0/0 : 192.168.4.1           subnet mask : 255.255.255.0

Fa1/0 : 10.10.3.2               subnet mask : 255.255.255.252

Fa2/0 : 10.10.4.2               subnet mask : 255.255.255.252



Pc1

Ip addres : 192.168.1.2

Subnet mask : 255.255.255.0

Default gateway : 192.168.1.1



Pc2

Ip addres : 192.168.2.2

Subnet mask : 255.255.255.0

Default gateway : 192.168.2.1



Pc3

Ip addres : 192.168.3.2

Subnet mask : 255.255.255.0

Default gateway : 192.168.3.1



Pc4

Ip addres : 192.168.4.2

Subnet mask : 255.255.255.0

Default gateway : 192.168.4.1



Routing RIP (routing information protocol)

R1

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 192.168.1.0

Router(config-router)#network 10.10.1.0

Router(config-router)#network 10.10.2.0

Router(config-router)#exit



R2

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 192.168.2.0

Router(config-router)#network 10.10.1.0

Router(config-router)#network 10.10.3.0

Router(config-router)#exit





R3

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 192.168.3.0

Router(config-router)#network 10.10.4.0

Router(config-router)#network 10.10.2.0

Router(config-router)#exit



R4

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#network 192.168.1.0

Router(config-router)#network 10.10.4.0

Router(config-router)#network 10.10.3.0

Router(config-router)#exit


lalu uji konektivitasnya




3.       IDENTIFIKASI MASALAH & PENYELESAIAN

Pesan Kesalahan (Eror)

Penyelesaian Masalah

Keterangan

1.       ……………………………..

2.       ……………………………..

3.       ……………………………..

4.       dst



1.       ……………………………..

2.       ……………………………..

3.       ……………………………..

4.       dst



1.       ……………………………..

2.       ……………………………..

3.       ……………………………..

4.       dst

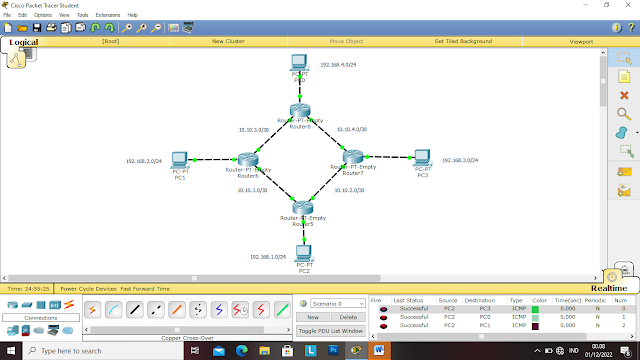

4.       HASIL PERCOBAAN/PRAKTIKUM



5.       KESIMPULAN


Routing dinamis adalah routing yang dilakukan oleh router dengan cara membuat jalur komunikasi data secara otomatis sesuai dengan pengaturan yang dibuat.






                           Dosen Pengampu Matakuliah                                                                Praktikan





                             Rahmadani, S.Kom, M.Kom                                                 ____________________
